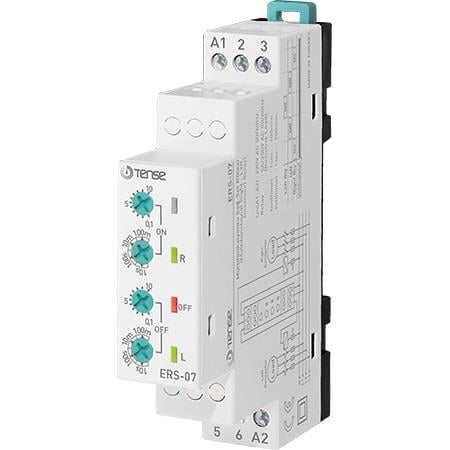

ERS-07 Tense, 1sn-100dk multifonksiyonlu çift ayarlı sağ-sol zaman rölesi.

ERS-07 çok zamanlı çift ayarlı sağ sol rölesidir ve zamana bağlı kontrol gereken yerlerde (sanayi, konut, fabrika v.b.)kullanılmak üzere tasarlanmıştır. 4 farklı zaman kademesi(10s(10sn.), 100s(100sn.), 10m(10dk.) ve 100m(100dk.) bulunmaktadır. Çalışma(ton) zamanı hem sağ hem de sol kontak için kullanılır. Kademe ayar düğmeleri zaman ayar düğmelerinin maksimum(10)daki değerini gösterir. Çalışma zamanına ait zaman ayar düğmesinin altında “ton” yazar. Bu düğmenin altındaki ayar düğmesi ise çalışma zamanına ait kademe ayar düğmesidir. Bekleme(toff) zamanına ait zaman ayar düğmesinin altında ”toff” yazar. Bu düğmenin altındaki ayar düğmesi ise bekleme zamanına ait kademe ayar düğmesidir.
Cihaza enerji verildiğinde sağ(Right Rly) kontak uçlarını kısa devre yapar ve sağ çalışma(ton) zamanını saymaya başlar. Bu aşamada sağ(right) ledi yanar ve sol(Left Rly) kontak uçları açık devredir. Sağ çalışma zamanı dolduktan sonra bekleme zamanını saymaya başlar. Bekleme(toff) zamanını sayarken sağ kontak uçları açık devre olur, sağ ledi söner ve bekleme zaman ledi(off) yanar. Bekleme zamanı dolduktan sonra sol çalışma(ton) zamanını saymaya başlar. Sol çalışma zamanını sayarken sol kontak uçları kısa devre olur, bekleme(off) ledi söner ve sol(left) ledi yanar. Sol çalışma zamanı dolduktan bekleme zamanına geçer. Bekleme zamanı dolduktan sonra ise sağ çalışma zamanına geçer. Cihaz enerjisi kesilene kadar bu şekilde devam eder.



ÜRÜN ÖZELLİKLERİ
Üretici	TENSE
Çalışma Gerilimi(Un)	150V – 260V AC
Çalışma Frekansı	50/60Hz.
Çalışma Gücü	<4VA
Çalışma Sıcaklığı	0ºC – 55ºC
On Zamanı	1sn - 100dk
OFF Zamanı	1sn - 100dk
Gösterge	On ledi ve Out ledi
Bağlantı Şekli	Terminal Bağlantı
Kontak	5A/250V AC
Kablo Çapı	2.5mm²
Ağırlık	<125gr.
Montaj	Pano içine dikey yada klemens rayına montaj
Koruma Sınıfı	IP20
Çalışma İrtifası	<2000metre
